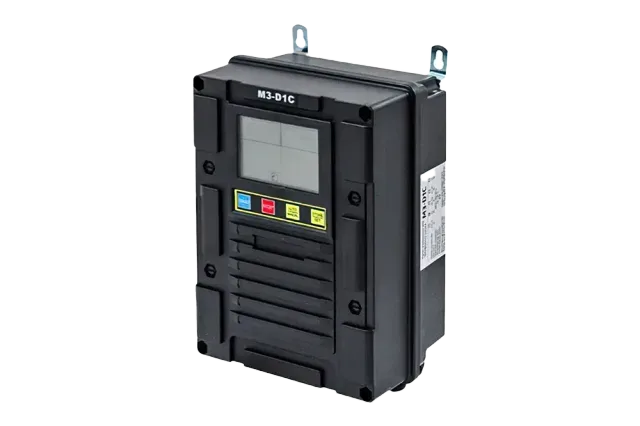

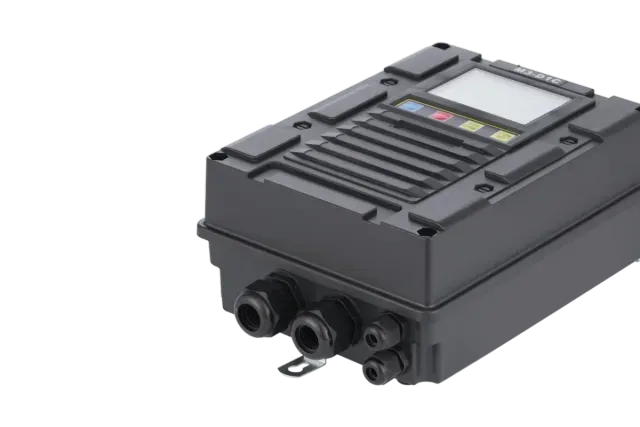

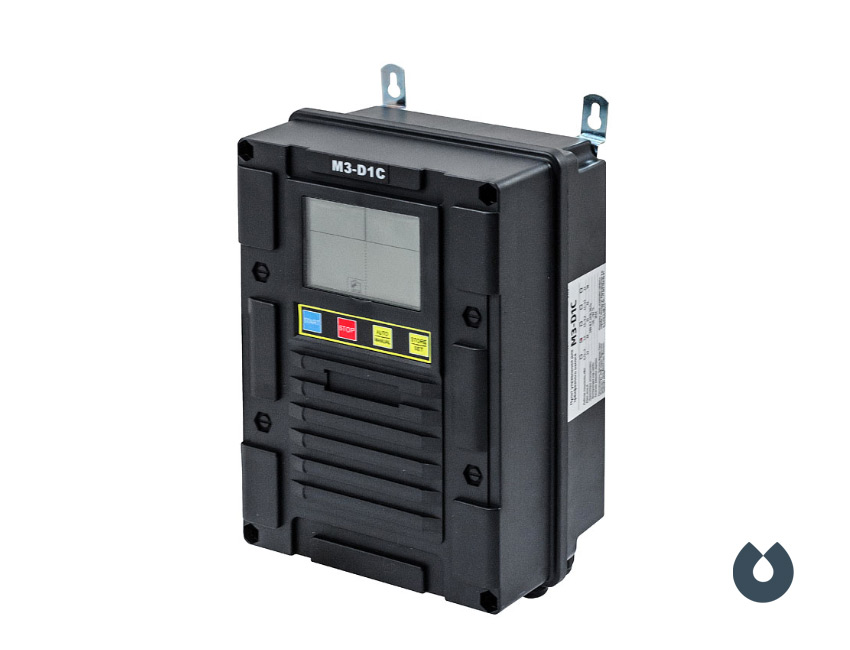

Пульт управления M3-D1C 7.5-9,2 кВт UNIPUMP

Пульт управления M3-D1C 7,5 - 9,2 кВт предназначен для автоматического и ручного управления трёхфазным насосом. Пульт выпускается в пяти типоисполнениях (по мощности/току) и предназначен для насосов с мощностью двигателя от 7,5 до 9,2 кВт с максимальным рабочим током насоса до 25А.

Ручной режим

Действие режима обозначается пиктограммой в области экрана, отображающей состояние работы насоса. Нажатие кнопки START запустит насос; нажатие кнопки STOP остановит работу насоса. В ручном режиме пульт осуществляет защиту насоса только по параметрам электрической сети (напряжение) и рабочего тока насоса.

Автоматический режим

Действие режима обозначается пиктограммой в области экрана, отображающей состояние работы насоса. Насос начинает работать автоматически сразу после выбора данного режима. При переходе из автоматического режима управления в ручной насос выключается. В автоматическом режиме управления пульт будет включать или выключать насос в соответствии с сигналами ДУ, ПВ и/или РД. При возникновении неисправности или сбое, пульт остановит работу насоса и автоматически выполнит проверку условий её возобновления после истечения установленной временной задержки. Пульт не возобновит работу насоса до тех пор, пока не будут устранены все причины/неисправности, вызвавшие срабатывание защиты. Если в процессе работы пульта/насоса произойдёт перебой в электропитании, пульт возобновит работу в том режиме, в котором он находился до момента отключения. Переход в рабочее состояние произойдёт после обратного отсчёта (10 секунд), таймер которого отобразится на экране в области значений рабочего тока.

Пульт обеспечивает:

• работу в режимах: дренаж (откачивание) и/или водоподъём (наполнение);

• включение/выключение по сигналам от датчиков уровня, поплавкового выключателя и/или реле давления;

• индикацию параметров электросети;

• контроль и индикацию рабочего тока электродвигателя;

• контроль и индикацию аварийного состояния;

• возможность анализа причин возникновения аварий.

Защита от работы в режиме «сухого хода» может быть реализована двумя способами:

• контроль уровня жидкости при дренаже с помощью датчиков или поплавкового выключателя (защита от «сухого хода» по уровню);

• контроль тока насоса при работе без воды (защита от «сухого хода» по току).

Комплектация

Пульт управления - 1 шт.

Датчик уровня - 3 шт.

Вилочный кабельный наконечник - 3 шт.

Дюбель/саморез - 3/3.

Пульт должен быть установлен в закрытом, сухом помещении, защищён от солнечного света и осадков. В процессе монтажа будьте осторожны, чтобы не повредить расположенные внутри электронные платы и компоненты.
