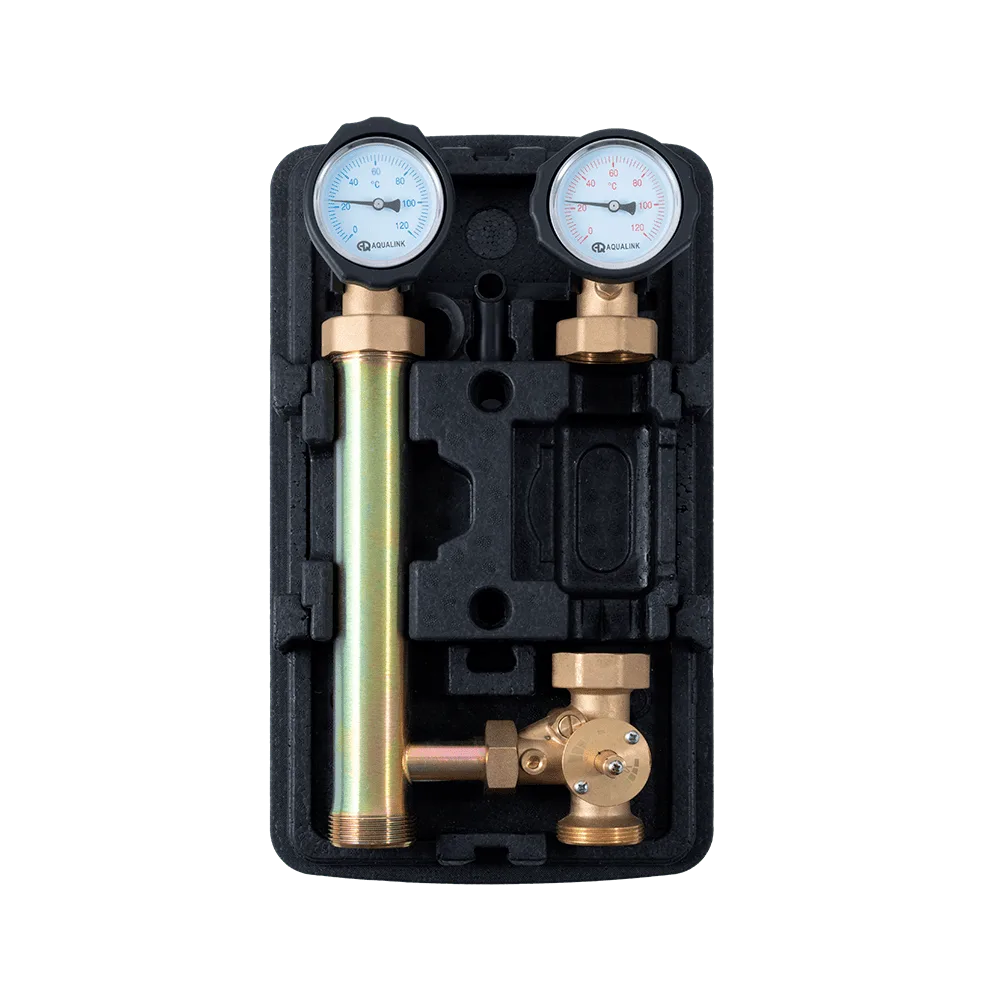

Насосная группа быстрого монтажа AQUALINK – является одной из частей группы блочного монтажа контура системы отопления.
Изделие отвечает за создание отдельного контура потребителя. Основные функции заключаются в создании в контуре подачи теплоносителя принудительной циркуляции за счет возможности монтажа циркуляционного насоса, индикации температуры на обоих контурах и пропорциональном управлении проходящим теплоносителем, поступающим в систему, для поддержания и регулировки температуры в контуре системы отопления.
Конструкция
1.Основание теплоизоляционного кожуха - Полипропилен с пенным наполнителем (EPP)
2. Монтажное основание линий теплоизоляционного кожуха - Полипропилен с пенным наполнителем (EPP)
3. Кронштейн кранов запорных - Полипропилен с пенным наполнителем (EPP)
4. Кран шаровой специальный с термометром (обратная линия) - Латунь
5. Кран шаровой специальный с термометром (линия подачи) - Латунь

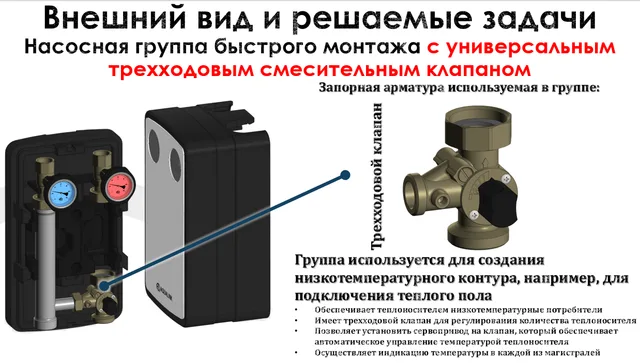

7. Трехходовой универсальный смесительный клапан - Латунь
9. Труба обратной линии - Конструкционная сталь
10. Проставка теплоизоляционного кожуха - Полипропилен с пенным наполнителем (EPP)
11. Внутренняя проставка теплоизоляционного кожуха - Полипропилен EPP
12. Заглушка теплоизоляционного кожуха - Полипропилен EPP
13. Крышка теплоизоляционного кожуха - Полипропилен EPP
14. Декоративная панель теплоизоляционного кожуха - Акрил
В комплект поставки входит:
1. Клапан универсальный трехходовой смесительный
2. Стопорный палец для сервопривода
3. Кран шаровой с термометром
4. Стальной патрубок обратного контура
5. Теплоизолирующий кожух
6. Паспорт
Габаритные размеры
Комплект группы быстрого монтажа монтируется к подающему и принимающему теплоносительному узлу через резьбовые выходы, располагающиеся на трубе обратной линии и кране подающего контура или трехходовом клапане. Потребитель присоединяется к узлу посредствам муфтового резьбового соединения на кране с термометром, данные краны отвечают за индикацию температуры в каждом из контуров. В кран обратной линии встроен обратный клапан, предотвращающий возможность обратного течения теплоносителя.
Пока нет ни отзывов, ни вопросов. Купили этот товар — расскажите, как он работает; сомневаетесь — спросите специалиста.
В линию подачи устанавливается циркуляционный насос, который обеспечивает принудительную циркуляцию в контуре потребителя. Монтаж насоса происходит между запорной арматурой подающей линии.
Кожух устройства отсекает влияние окружающей среды на конкретный узел и снижает тепловые потери в системе отопления.
Указания по монтажу
Монтаж насосный групп AQUALINK следует производить в соответствии с требованиями СП 60.13330.2020, СП 73.13330.2016.
Монтаж и демонтаж производятся только рожковыми накидными ключами, все работы должны осуществляться при отсутствии давления в системе.
Насосная группа должна устанавливаться таким образом, чтобы был обеспечен свободный доступ к элементам управления.
Насосная группа не должна испытывать нагрузок от трубопровода: изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на изделие от трубопровода (ГОСТ 12.2.063).
После монтажа узлы системы должны быть испытаны на герметичность. Испытание производится в соответствии с указаниями СП 73.13330.2016. Теплоизолирующий кожух устройства одевается после монтажа и испытания системы.
