015RSV55 Клапан балансировочный ручной REON тип RSV55

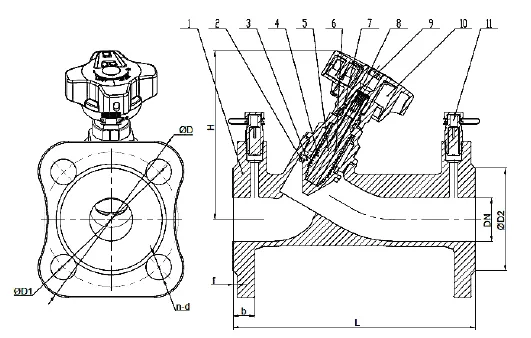

Описание Ручные фланцевые балансировочные клапаны относятся к регулирующей арматуре и предназначены для гидравлической увязки между собой отдельных контуров и ограничения расхода теплоносителя. Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки. Область применения Ручные фланцевые балансировочные клапаны применяются в системах отопления, горячего водоснабжения и охлаждения. Технические характеристики Габаритные и присоединительные размеры Материалы конструкции Гидравлические характеристики Настройку клапана можно определить по формуле: Где: Кv – пропускная способность, м³/ч G – расход через клапан, м³/ч ΔP кл – перепад на клапане, бар. Пример: Для клапана RSV55 DN50 необходимо выбрать настройку при условии, что расход теплоносителя через клапан G=20 м 3 /ч, а перепад на клапане ΔРкл=0,4 бар. Решение: что соответствует настройке 3,5 оборота. Условия монтажа Монтаж, наладку и техническое обслуживание клапана балансировочного типа RSV55 должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода. Клапан балансировочный устанавливается в любом монтажном положении. При этом расположение клапана должно позволять производить удобную настройку и присоединение измерительного прибора. Направление потока рабочей среды должно совпадать с направлением стрелки на корпусе клапана. Для предотвращения возникновения турбулентности потока, который влияет на точность на- стройки клапана, рекомендуется обеспечивать указанные на рисунке размеры прямых участков трубопровода до и после клапана, где D-диаметр клапана. Условия эксплуатации Изделия должны эксплуатироваться при давлении и температуре, изложенных в таблице технических характеристик. Не допускается эксплуатация клапана со снятым или ослабленным винтом крепления рукоятки. Перед началом технического обслуживания или демонтажа убедитесь, что изделие не находится под давлением и не имеет высокую температуру. Условия транспортировки и хранения Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65°С. Не допускается попадание посторонних предметов внутрь или падение изделия. Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков. При транспортировке корпус изделия должен быть защищен от повреждений. Гарантийные обязательства Изготовитель гарантирует соответствие изделия требованиям безопасности, при условии соблюдения потребителем правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя. Гарантия не распространяется на дефекты, возникшие в случаях: Нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия; Ненадлежащей транспортировки и погрузо-разгрузочных работ; Наличия следов воздействия веществ, агрессивных к материалам изделия; Наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами; Поврежде
