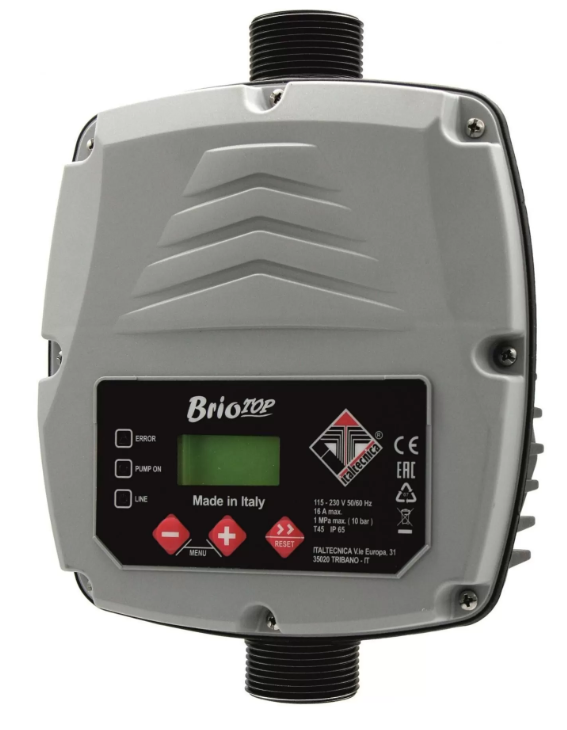

BRIO TOP 2.0 Цифровое электронное устройство для электрических насосов ITALTECNICA

Brio Top – это цифровое электронное устройство управления для однофазных электронасосов (поверхностных, вертикальных и погружных), позволяющее автоматически включать и останавливать насос, защищая его в том случае, если возникают неподходящие условия для работы (отсутствие воды, перегрузка двигателя, опасность льда).

Brio Top может работать в различных установках:

- с отдельным электронасосом

- в системе сдвоенных автоматически чередующихся насосов

- вместе с устройством переменной скорости (Sirio, Sirio Entry) для изготовления насосных станций с постоянным давлением.

Работа станций со сдвоенными насосами допускается только в режиме “P+P” с использованием расширительного бака.

ФУНКЦИИ

—

Автоматический запуск и остановка электронасоса

—

Гнездо для выносного конденсатора погружного насоса

—

Чередующаяся работа насосных станций со сдвоенными насосами

—

Легкое и точное регулирование давления при помощи дисплея

—

Защита от «сухого хода» с автоматическим сбросом и восстановлением

—

Возможность установки как в вертикальном, так и в горизонтальном положении

—

Цифровые показатели давления и поглощенного тока на дисплее

—

Светодиод, указывающий на состояние работы (сеть, ошибка, насос работает)

—

Цифровой вход поплавкового выключателя или соединения дистанционного управления

—

Выход с конфигурируемым реле

—

Вынимаемые электрические клеммы для облегчения проводки

—

Архив сигналов тревоги

ЗАЩИТА

—

От «сухого» хода

—

Амперометрическая защита двигателя

—

Слишком высокое давление

—

Защита от замерзания

—

Защита от блокировки механических частей насоса

—

Защита от протечек

Brio Top программируется для работы в соответствии с двумя различными принципами:

—

режим P+F (давление + расход) = в этом режиме насос включается после уменьшения давления, по достижении минимального заданного предела (Pmin); насос работает до тех пор, пока не прекратится забор воды, и поток, проходящий через устройство, не обнулится. В этих условиях давление установки будет соответствовать максимальному напору насоса.

Рабочее давление 0,5 ÷ 8,0 бар.

Использование в качестве контроллера расхода и давления, без бака давления.

—

режим P+P (давление + давление) = в этом режиме работа насоса регулируется внутри двумя уровнями давления (Pmin и Pmax); достижение нижнего порога давления (Pmin) определяет запуск насоса, а останов происходит на верхнем заданном пороге (Pmax).При данной конфигурации необходимо использовать расширительный бак, имеющий подходящие размеры, в соответствии с требованиями установки и типом насоса.

Диапазон давления: PMIN 0,5 ÷ PMAX 9,0 бар

Настраиваемое стартовое давление: PMIN 0,5/ PMAX 8,0

Регулируемое давление остановки: PMIN 0,8/ PMAX 9,0
