Новинка! Насосно-смесительный узел - «Компакт»
Узел обеспечивает распределение, подготовку и регулирование потока теплоносителя, а также автоматическое поддержание заданной температуры во вторичном контуре. Оборудование может применяться в системах тёплого пола и стен, для обогрева площадок и отдельно стоящих строений индивидуальными приборами отопления. Конструкция позволяет устанавливать узел с любой стороны коллектора тёплого пола.
Как работает насосно-смесительный узел
Основная задача НСУ — подготовить теплоноситель с температурой, необходимой для работы низкотемпературного контура.

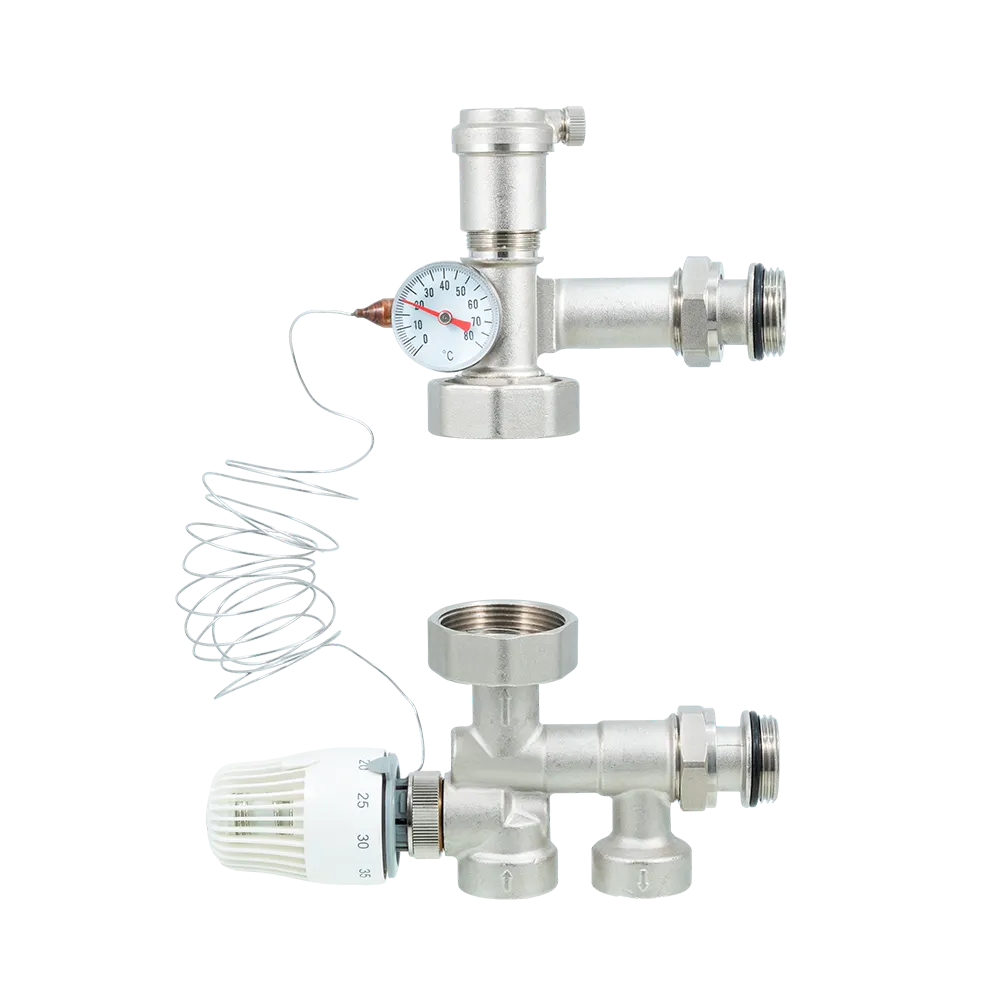

В смесительном блоке происходит смешение теплоносителя первичного и вторичного контуров. Термостатическая головка с выносным жидкостным элементом контролирует температуру и управляет работой термостатического клапана в зависимости от установленного значения. Для визуального контроля температуры предусмотрен погружной термометр, а для выпуска воздуха из системы — автоматический воздухоотводчик.
Основные характеристики
- диапазон регулирования температуры вторичного контура — +20…+60 °C;
- максимальная температура первичного контура — +100 °C;
- рабочая температура — +10…+100 °C;
- максимальное рабочее давление — 1,0 МПа (10 бар);
- максимальный перепад давления первичного контура — 0,1 МПа (1 бар);
- максимальное содержание гликоля в воде — 45%;
- тепловая мощность — 12,5 кВт*;
- пропускная способность смесительного блока Kv — 2,5 м³/ч;
- пределы измерения погружного термометра — 0…+60 °C;
- полный срок службы — 10 лет. AQUALINK Насосно-смесительный у…
Новый насосно-смесительный узел AQUALINK позволяет объединить в одном узле основные элементы, необходимые для подготовки и регулирования теплоносителя низкотемпературного контура. Возможность установки с любой стороны коллектора упрощает выбор компоновки оборудования в зависимости от конкретной системы отопления.
