Центробежные насосы inline – компактное решение для стабильного напора
Центробежные насосы inline – это вертикальные одноступенчатые агрегаты, у которых всасывающий и напорный патрубки расположены на одной оси. Такая компоновка позволяет «врезать» насос прямо в магистраль без разворотов труб, экономя место в машинных залах и узлах учёта, а также упрощая проектирование узла обвязки. По сути, это «линейная» альтернатива классическому консольному насосу, рассчитанная на непрерывную работу в системах водоснабжения и циркуляции.
Кому и когда они нужны
Inline-модели оптимальны там, где важны постоянный напор и экономия площади: в системах отопления и охлаждения (HVAC), в установках повышения давления, на хозяйственно-питьевых и технологических водопроводах, в инженерных системах общественных и промышленных зданий. Благодаря осевому расположению патрубков их удобно ставить в стояках, в коллекторах и насосных модулях без дополнительных опор и громоздких площадок.
Ключевые преимущества inline-насосов
Экономия места. Вертикальная «в линию» установка уменьшает габариты узла – важно для реконструкций и плотной застройки инженерных помещений.
Простой монтаж. Насос крепится к трубопроводу как арматура: меньше стыков и опор, быстрее пусконаладка, удобнее балансировка контура.
Тихая и стабильная работа. Отсутствие длинных муфт и разворотов снижает вибрации и гидравлические потери, что особенно заметно в замкнутых контурах отопления/охлаждения.
Обслуживание без лишних остановок. Для ряда исполнений корпус разделён радиально, насос можно обслуживать на месте, не разбирая трубу (замена уплотнения, подшипников, картриджа).
Конструкция и материалы

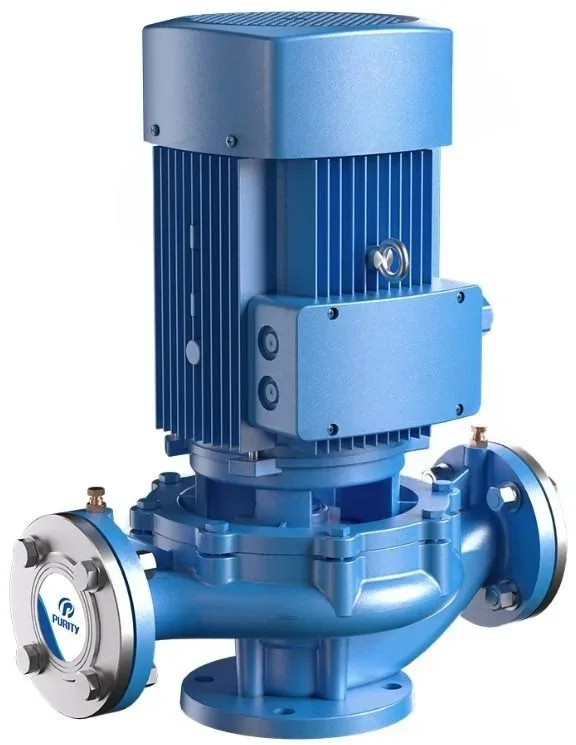

Типичный вертикальный одноступенчатый inline-насос – это «моноблок» с жёсткой связью вала двигателя и рабочего колеса, радиально-разъёмным корпусом и торцовым механическим уплотнением. Колесо закрытого типа обеспечивает хороший КПД в широком диапазоне расходов. Большинство современных серий совместимы с частотными преобразователями (VSD) для точного поддержания давления и энергосбережения.
Для холодной и горячей воды применяют корпуса из чугуна с антикоррозионным покрытием; для подготовленной, умягчённой или агрессивной среды – нержавеющую сталь и специальные сплавы. Выбор материалов диктуется температурой, твёрдостью и химическим составом жидкости (во избежание кавитации и ускоренного износа уплотнений).
Где их применяют на практике
- Теплоснабжение и холодоснабжение (HVAC): циркуляция сетевой воды, контуры чиллеров/конденсаторов, подмес и подпитка контуров.
- Повышающие станции: поддержание давления в высотных зданиях, локальные бустеры на длинных трассах.
- Технологические контуры: подача воды/водно-гликолевых смесей в станках, моечных линиях, водоподготовке.
Как выбрать центробежный насос inline
- Рабочая точка (Q-H). Определите расчётный расход и напор в вашей системе. Проверьте запас по NPSH и допустимые скорости в трубопроводе.
- Гидравлика и диаметр патрубков. Inline-насос должен соответствовать диаметрам магистрали, чтобы не создавать лишних местных сопротивлений.
- Температура и состав среды. Подберите материалы корпуса/колеса и тип уплотнения под реальные условия (вода, гликоль, фильтрация, жёсткость).
- Энергоэффективность. Предпочтительны двигатели высокого класса эффективности и исполнение с частотным приводом – это снизит расход электроэнергии в переменных режимах.
- Сервисопригодность. Уточните, можно ли обслуживать насос без разборки труб, доступны ли картриджи уплотнений и ремкомплекты.
Эксплуатационные подсказки
- Ставьте сетчатый фильтр и манометр перед насосом – это защитит колесо и упростит диагностику падения давления.
- На бустерных установках используйте частотное управление по сигналу датчика давления: так насос будет работать ровно столько, сколько нужно контуру.
- При запуске удалите воздух из корпуса и верхних точек системы, проверьте направление вращения и вибрацию опор.
Почему это «ваш» выбор
Если вам нужно компактно и аккуратно решить задачу циркуляции или повышения давления – центробежные насосы inline дают идеальный баланс монтажной простоты, энергоэффективности и ресурса. Они экономят квадратные метры, работают тихо и предсказуемо, а сервис в большинстве случаев не требует «разрезать» трубопровод.
Готовы подобрать модель под вашу систему? Сформулируйте рабочую точку (расход/напор), температуру и состав среды – и можно будет предложить несколько решений с расчётом гидравлики и рекомендациями по обвязке.
