Гидравлический разделитель стальной (гидрострелка) 1 1/2" в теплоизоляции

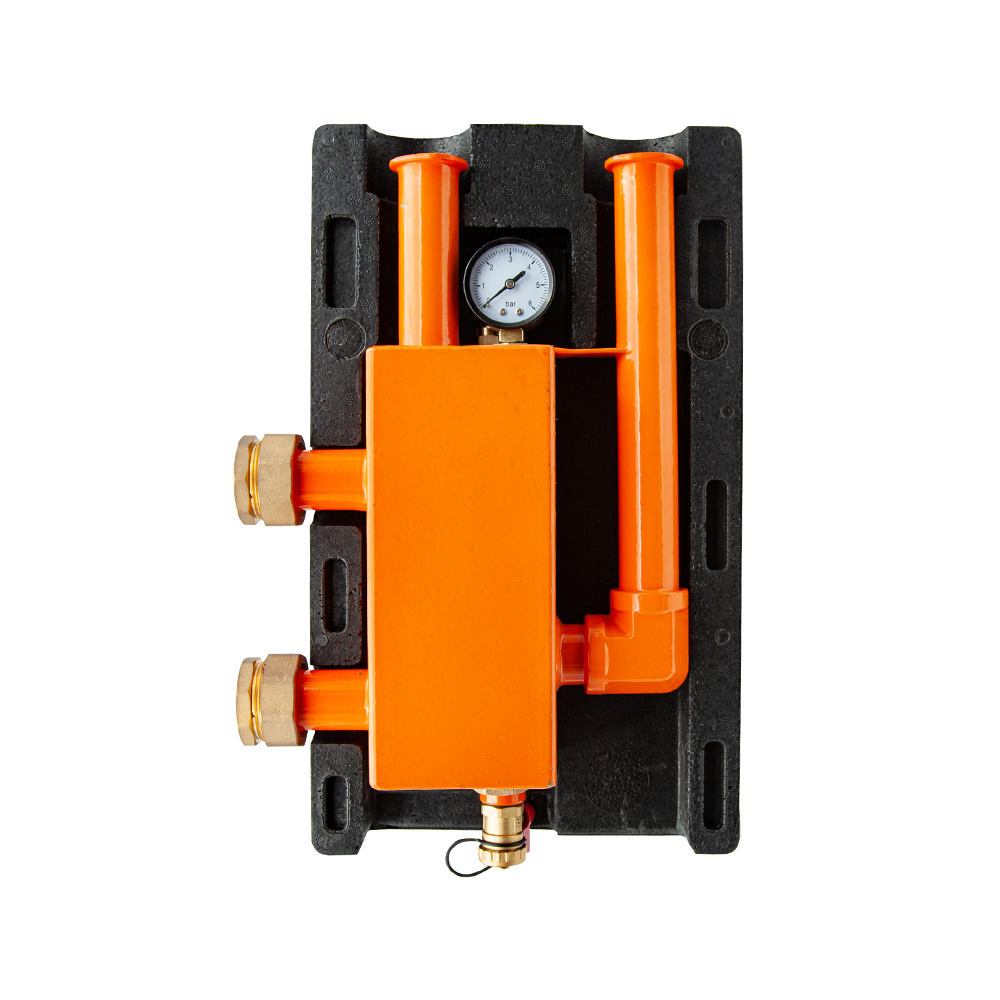

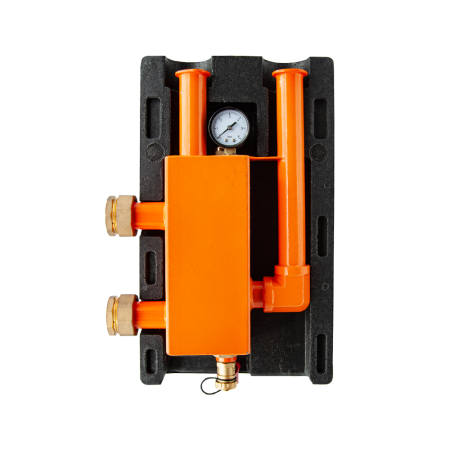

Гидравлический разделитель стальной (гидрострелка) в теплоизоляции AQUALINK – является одной из частей группы блочного монтажа контура системы отопления.

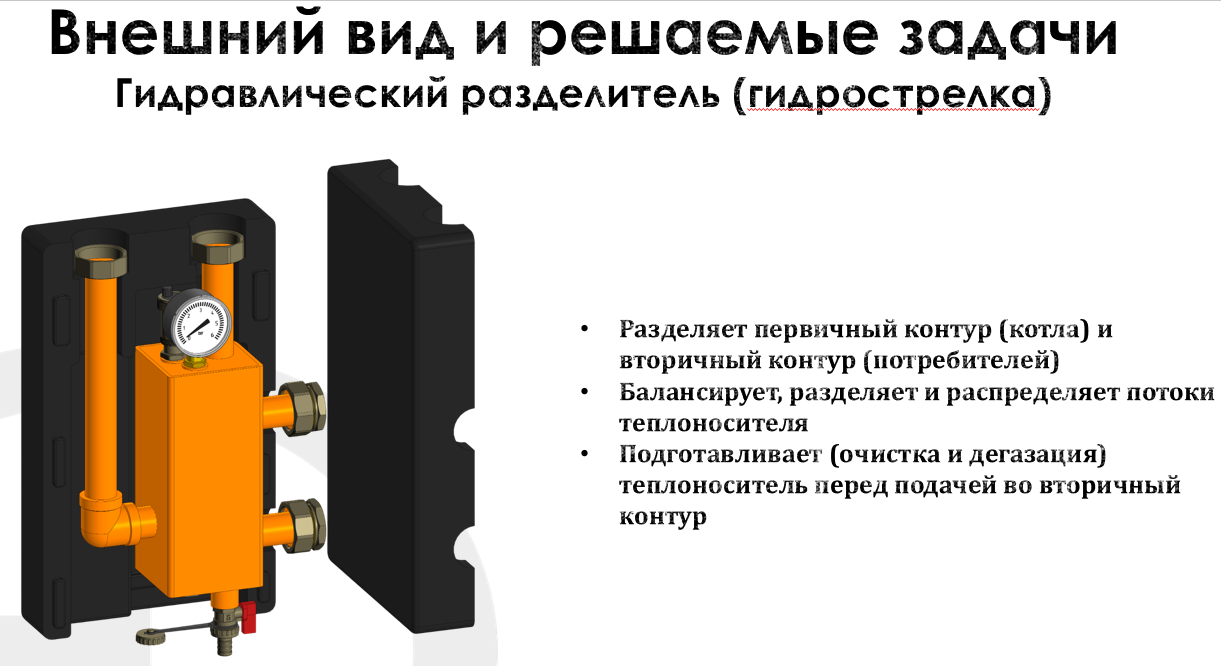

Гидрострелка отвечает за разделение отопительных контуров системы: на контур котла отопления и контур потребителей системы отопления. Основные функции гидрострелки – это балансировка, разделение и распределение потоков, а также параллельная подготовка и гидравлическая нормализация пропускаемого через себя теплоносителя.

Комплект поставки:
1. Корпус гидравлического разделителя.
2. Манометр.
3. Воздухоотводчик поплавковый.
4. Фитинг монтажный соединительный быстрого монтажа – 2 штуки.
5. Гайки накидные– 4 штуки.
6. Кран дренажный.
7. Резьбовая пробка – 2 штуки.
8. Уплотнительная прокладка – 4 штуки.
9. Теплоизолирующий кожух.
10. Паспорт.

Устройство

1. Прокладка уплотнительная - EPDM
2. Гайка накидная - латунь
3. Воздухоотводчик автоматический с отсекающим клапаном - латунь, полипропилен, полиформальдегид
4. Манометр - сталь нержавеющая, латунь
5. Переходник под манометр - латунь
6. Корпус гидравлического разделителя - сталь конструкционная
7. Теплоизолирующий кожух устройства - полипропилен с пенным наполнителем (EPP)
8. Заглушки корпуса ¾″ - латунь
9. Дренажный кран - латунь
10. Футорка - латунь

Гидрострелка монтируется к котлу отопления через футорки, далее при помощи накидных гаек соединяется со стальным распределительным коллектором системы отопления, герметизация соединений обеспечивается уплотнительными прокладками.

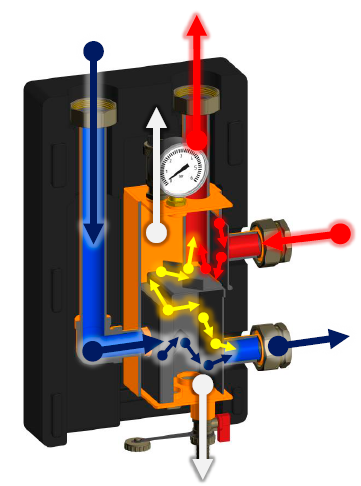

В корпусе установлен манометр через переходник для индикации давления в системе. Для вывода газов из камеры потока горячего теплоносителя установлен воздухоотводчик с отсекающим клапаном.
Для удаления шлама, накапливающегося в камере обратного потока остывшего теплоносителя, на корпусе размещен дренажный кран. На нижней части корпуса присутствуют два отверстия для размещения дополнительных устройств, например, магнитного уловителя, отверстия закрыты заглушкой корпуса. Кожух устройства отсекает влияние окружающей среды на конкретный узел и снижает тепловые потери в системе отопления.

Монтаж и демонтаж гидрострелкы производятся только рожковыми накидными ключами, все работы должны осуществляться при отсутствии давления в системе. Резьба ответных присоединении должна соответствовать ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая». Изделие должно устанавливаться таким образом, чтобы был обеспечен свободный доступ к элементам управления. При монтаже изделия резьбовые соединения должны быть уплотнены. В качестве уплотнителя применяются кольцевые уплотнения и прокладки, идущие в комплекте поставки изделия, при монтаже дополнительные средства герметизации используются при подключении патрубков первичного контура котла.
